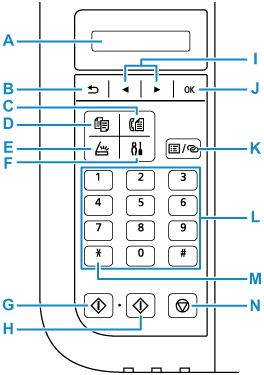

Radna ploča

A: LCD (zaslon od tekućih kristala)
Prikazuje poruke, stavke izbornika i radni status.
B: Gumb Natrag (Back)
Vraća LCD na prethodni zaslon.
C: Gumb FAKSIRANJE (FAX)
Prebacuje pisač u način za faksiranje.
D: Gumb KOPIRANJE (COPY)
Prebacuje pisač u način za kopiranje.
E: Gumb SKENIRANJE (SCAN)
Prebacuje pisač u način za skeniranje.
F: Gumb Postava (Setup)
Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete vršiti održavanje pisača i mijenjati postavke pisača.
G: Gumb Crna (Black)
Pokreće crno-bijelo kopiranje, skeniranje, faksiranje itd.
H: Gumb Boja (Color)
Pokreće kopiranje, skeniranje, faksiranje itd. u boji.
I: Gumbi lijevo i desno

Upotrebljava se za odabir izbornika ili postavljanje stavke. Gumb lijevo desno koristi se i prilikom unosa znakova.

J: Gumb U redu (OK)
Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb također koristi za rješavanje pogreške ili izbacivanje dokumenta u ADF-u (automatskom ulaganju dokumenata).
K: Gumb Izbornik/Bežično povezivanje (Menu/Wireless connect)

Prikazuje zaslon Izbornik Kopiranje (Copy menu), Izbornik Skeniranje (Scan menu) ili zaslon Izbornik Faksiranje (FAX menu).

Za postavljanje podataka bežičnog usmjerivača u pisaču izravno s pametnog telefona ili drugog sličnog uređaja (bez potrebe izvršavanja bilo kakvih postupaka na usmjerivaču) ovaj gumb držite pritisnutim.

L: Brojevni gumbi
Služe za unos brojčanih vrijednosti, primjerice, broja kopija, kao i brojeva te znakova faksa/telefona.
M: Gumb Ton (Tone)
Privremeno prebacuje u tonsko biranje ako je pisač povezan s linijom na impulsno biranje.
N: Gumb Zaustavi (Stop)
Otkazuje rad u tijeku zadatka ispisa, kopiranja, skeniranja ili slanja/primanja faksa.

Napomena

  • Pisač proizvodi zvuk kada se pritisnu gumbi tipkovnice na radnoj ploči. Zvuk tipkovnice možete omogućiti ili onemogućiti u opciji Namještanje zvuka (Sound control) značajke Drugo post. uređaja (Other dev. settings).
